Ball Screw နှင့် Lead Screw — ကွာခြားချက်ကား အဘယ်နည်း

အလိုအလျောက် စက်ကိရိယာများနှင့် ဆေးဘက်ဆိုင်ရာ ကိရိယာများကို အားကိုးရသည်။ဘောလုံးဝက်အူများယုံကြည်စိတ်ချရသော linear လှုပ်ရှားမှုထိန်းချုပ်မှုစနစ်များရရှိရန်ဝက်အူများကို ဦး ဆောင်ပါ။ ၎င်းတို့သည် ပုံသဏ္ဌာန်တူပြီး ၎င်းတို့၏ အပလီကေးရှင်းများတွင် ထပ်နေသောကြောင့် ရွေးချယ်မှုလုပ်ငန်းစဉ်အတွင်း ရှုပ်ထွေးသွားနိုင်သည်။ ဤဆောင်းပါးသည် နှစ်ခုလုံး၏ လုပ်ငန်းခွင်အခြေခံမူများနှင့် အဓိကလက္ခဏာများကို ရှင်းရှင်းလင်းလင်းခွဲခြမ်းစိတ်ဖြာပြီး လက်တွေ့ကျသောရွေးချယ်မှုလမ်းညွှန်ကို ပေးမည်ဖြစ်သည်။

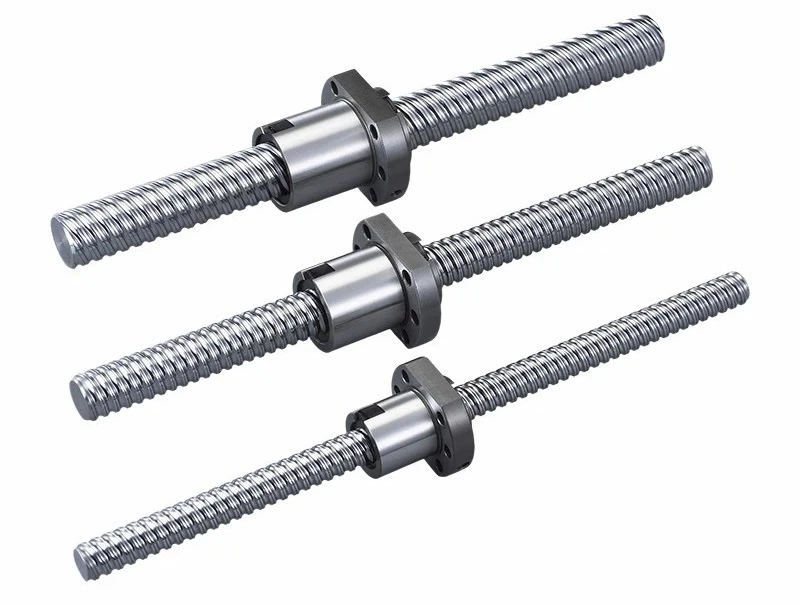

ဝက်အူတစ်ခုသည် ဝက်အူနှင့် ဝက်အူကြားရှိ ဘောလုံးများကို လှည့်ပတ်ခြင်းဖြင့် rotary motion ကို linear motion အဖြစ်သို့ ပြောင်းပေးသည်။ ၎င်းသည် လှည့်ပတ်နေသော ball bearings လိုအပ်သောကြောင့်၊ ball screw တပ်ဆင်မှုများသည် ခဲဝက်အူတပ်ဆင်ခြင်းထက် ပုံမှန်အားဖြင့် ပိုကြီးသည်။
Rolling friction က ၎င်းကိုပေးသည်-
• အလွန်မြင့်မားသော ဂီယာထိရောက်မှု
• တိကျသောနေရာချထားနိုင်စွမ်း
• တုံ့ပြန်မှုကို ထိရောက်စွာဖယ်ရှားခြင်း။
• မြင့်မားသော-အမြန်နှုန်းနှင့် မြင့်မားသော- load အခြေအနေများအတွက် သင့်လျော်သည်။

ခဲဝက်အူသည် ဘောလုံးဝက်အူကဲ့သို့ လုပ်ဆောင်သော်လည်း ၎င်း၏ဖွဲ့စည်းပုံမှာ ပိုမိုရိုးရှင်းပါသည်။ ၎င်းသည် ပုံမှန်အားဖြင့် trapezoidal threads (ACME), metric ACME, miniature metric threads နှင့် high helix angle threads ကိုအသုံးပြုသည်။ ဘောလုံးဝက်အူ၏လှိမ့်လှုပ်ရှားမှုနှင့်မတူဘဲ၊ ခဲဝက်အူသည် မျဉ်းဖြောင့်ရွေ့လျားမှုအတွက် လျှောလျှောလှုပ်ရှားမှုကို အသုံးပြုသည်။
၎င်း၏ဝိသေသလက္ခဏာများပါဝင်သည်:
• ဆူညံသံနည်းပြီး ချောမွေ့စွာလည်ပတ်ခြင်း။
• ကုန်ကျစရိတ်သက်သာပြီး ရိုးရှင်းသောဖွဲ့စည်းပုံ
• အနည်းဆုံး ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ချက်များ သို့မဟုတ် ချောဆီ မလိုအပ်ပါ။
• နိမ့်သော-မှ-အလတ်စားအမြန်နှုန်းနှင့် အလင်း-မှ-အလတ်စား ထုတ်လွှင့်မှုများအတွက် သင့်လျော်သည်။

ဘောဝက်အူများနှင့် ခဲဝက်အူများကြားရှိ အခြေခံဖွဲ့စည်းပုံဆိုင်ရာ ကွာခြားချက်သည်-အဆက်အသွယ်နှင့် လျှောကျနေသော အဆက်အသွယ်-၏ စွမ်းဆောင်ရည်၊ ဝန်၊ အမြန်နှုန်း၊ တိကျမှု၊ ဆူညံမှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုဆိုင်ရာ သတ်မှတ်ချက်များတွင် ၎င်းတို့၏ စွမ်းဆောင်ရည်ကို တိုက်ရိုက်ဆုံးဖြတ်သည်။

ဂီယာစွမ်းဆောင်ရည်

Ball screws များသည် အဓိကအားဖြင့် ဝက်အူနှင့် အခွံကြားရှိ ဘောလုံးများ လှိမ့်ထိတွေ့မှုကြောင့် 90% အထိ ထိရောက်မှု ရရှိနိုင်ပြီး၊ ပွတ်တိုက်မှုနှင့် ထိရောက်မှု ဆုံးရှုံးမှုကို သိသိသာသာ လျှော့ချနိုင်သည်။ ဆန့်ကျင်ဘက်အားဖြင့်၊ ခဲဝက်အူများသည် ပွတ်တိုက်မှုတည်ဆောက်ပုံများကို လျှောကျစေပြီး ပွတ်တိုက်မှုမှတစ်ဆင့် စွမ်းအင်အများစုဆုံးရှုံးသွားသဖြင့် သိသာထင်ရှားသောခုခံမှုကိုထုတ်ပေးကာ ဂီယာထိရောက်မှုနည်းပါးစေသည်။

Load Capacity

ဘောလုံးဝက်အူတစ်ခုရှိ ဘောလုံးများသည် အဆက်အသွယ်အချက်များစွာအတွက် ဝန်ကို ဖြန့်ဝေပေးကာ၊ ဒေသအလိုက်သတ်မှတ်ထားသော ဖိစီးမှုကို အလွန်လျှော့ချပေးပြီး ၎င်းအား ပြင်းထန်သော ဒိုင်းနမစ်ဝန်-ထမ်းနိုင်မှုစွမ်းရည်ကို ပေးဆောင်သည်။ ခဲဝက်အူများသည် threaded sliding မျက်နှာပြင်ပေါ်တွင်ဝန်ကိုအာရုံစိုက်; လေးလံသော ဝန်များအောက်တွင်၊ ပွတ်တိုက်မှုနှင့် ဝတ်ဆင်မှု လျင်မြန်စွာတိုးလာသောကြောင့် ၎င်းတို့သည် အလတ်စားမှ ပေါ့ပါးသော ဝန်နှင့် အဆက်မပြတ် ဝန်အခြေအနေများအတွက် ပိုမိုသင့်လျော်စေသည်။

မြန်နှုန်းစွမ်းဆောင်ရည်

ဘောလုံးဝက်အူများသည် ပွတ်တိုက်မှုနည်းပြီး အပူနည်းသောကြောင့်၊ ၎င်းတို့သည် မြင့်မားသော-အမြန်နှုန်းမျဉ်းသားရွေ့လျားမှုကို လုပ်ဆောင်နိုင်သည်။ ခဲဝက်အူများသည် လျှောပွတ်တိုက်မှုကြောင့် အပူပမာဏများစွာကို ထုတ်ပေးသည်။ မြင့်မားသော-မြန်နှုန်းအခြေအနေများအောက်တွင်၊ ဤစုပြုံနေသောအပူသည် ခဲဝက်အူကို အရွယ်မတိုင်မီ ပျက်စီးစေပြီး စက်ပစ္စည်းလည်ပတ်မှုကို ထိခိုက်စေနိုင်သည်။

တိကျမှုနှင့် Backlash

Ball screw များသည် မြင့်မားသော positioning တိကျမှုကို ထိန်းသိမ်းထားခြင်းဖြင့် တုံ့ပြန်မှုကို ဖယ်ရှားပေးနိုင်သည်။ ခဲဝက်အူများသည် ချောမွေ့သောလျှောအတွက် ကင်းရှင်းမှုပမာဏတစ်ခု လိုအပ်ပြီး မူလအားဖြင့် ပိုကြီးသောကျောပြင်များကို ပိုင်ဆိုင်ထားသောကြောင့် ဘောလုံးဝက်အူများနှင့် နှိုင်းယှဉ်ပါက ယုတ်ညံ့သောပြန်လုပ်နိုင်စွမ်းကို ဖြစ်ပေါ်စေသည်။

ဆူညံမှုနှင့် ချောမွေ့မှု

မြန်နှုန်းမြင့်-လည်ပတ်မှုအတွင်း၊ မြင့်မားသော-အမြန်နှုန်းလည်ပတ်မှုနှင့် ဘောလုံးဝက်အူရှိ ဘောလုံးများ၏ အကျိုးသက်ရောက်မှုသည် ပြန်ချန်နယ်နှင့် ဆန့်ကျင်ဘက်တွင် သိသိသာသာ စက်ပိုင်းဆိုင်ရာ ဆူညံသံကို ထုတ်ပေးသည်။ မိမိကိုယ်ကို ပွတ်တိုက်မှုဖြင့် ပွတ်တိုက်မှုကို အသုံးပြုထားသော ခဲဝက်အူများ-ချောဆီ အခွံမာသီးများသည် ငြိမ်သက်စွာ လုပ်ဆောင်သည်။

ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ချက်များ

Ball screw များသည် ဘောလုံးများနှင့် ပြိုင်ပွဲလမ်းကြောင်းများကြား တိုက်ရိုက်ထိတွေ့မှုကို တားဆီးရန် ပုံမှန်ချောဆီလိုအပ်ပြီး ဝတ်ဆင်မှု၊ ဆူညံမှုနှင့် တိကျမှုလျော့နည်းသွားနိုင်သည်။ အထူးသဖြင့် -ချောဆီပိုလီမာ အခွံမာသီးများ တပ်ဆင်ထားသော ခဲဝက်အူများသည် အလွန်နိမ့်ပါးသော ပြုပြင်ထိန်းသိမ်းမှု အခြေအနေအောက်တွင် လည်ပတ်နိုင်ပြီး ၎င်းတို့ကို အလုံပိတ် သို့မဟုတ် မကြာခဏ မထိန်းသိမ်းနိုင်သော စက်ကိရိယာများအတွက် သင့်လျော်စေသည်။

ကုန်ကျစရိတ်

Ball screw များသည် မြင့်မားသော မြန်နှုန်းဖြင့် လည်ပတ်နိုင်ပြီး မြင့်မားသော ထုတ်လုပ်မှု ကုန်ကျစရိတ်များကို မလွဲမသွေ လိုအပ်သည့် စွမ်းဆောင်ရည် အညွှန်းကိန်းများထက် များစွာသော စွမ်းဆောင်ရည် အညွှန်းများဖြင့် မြင့်မားသော တိကျမှုကို ပေးစွမ်းနိုင်သည်။ ထို့အပြင်၊ ဘောလုံးဝက်အူများသည် ပုံမှန်ချောဆီနှင့် ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ပြီး ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ် ပိုမိုမြင့်မားစေသည်။

အပလီကေးရှင်းအမျိုးမျိုးတွင် ဘောလုံးဝက်အူများသည် ခဲဝက်အူများထက် သိသာထင်ရှားသောစွမ်းဆောင်ရည်ကို ပေးဆောင်သည်။ သို့သော်၊ အချို့သောရိုးရှင်းသောအပလီကေးရှင်းများအတွက်၊ ခဲဝက်အူများသည် ကုန်ကျစရိတ်ထိန်းချုပ်မှုအတွက် ကောင်းမွန်သောရွေးချယ်မှုတစ်ခုဖြစ်သည်။

Ball screw များသည် ဂီယာထိရောက်မှု၊ တိကျမှု၊ လည်ပတ်မှုအမြန်နှုန်းနှင့် ဝန်ပမာဏတို့တွင် ခဲဝက်အူများထက် အနည်းငယ်အားသာချက်ရှိပုံရသည်။ သို့သော် ပိုမိုတိတ်ဆိတ်သော လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုစရိတ်သက်သာခြင်းကဲ့သို့သော ခဲဝက်အူများ၏ အားသာချက်များကိုလည်း ထည့်သွင်းစဉ်းစားသင့်သည်။ နှစ်ခုစလုံးသည် ၎င်းတို့၏ အားသာချက်များကို သင့်လျော်သောအသုံးချပရိုဂရမ်များတွင် အသုံးချနိုင်သည်။ သော့ချက်မှာ တိကျသောလျှောက်လွှာလိုအပ်ချက်များအပေါ်အခြေခံ၍ အသင့်လျော်ဆုံးဝက်အူအမျိုးအစားကို ရွေးချယ်ရန်ဖြစ်ပြီး ထုတ်ကုန်တစ်ခုစီသည် ၎င်း၏ကျွမ်းကျင်မှုနယ်ပယ်တွင် ၎င်း၏တန်ဖိုးကို အမြင့်ဆုံးမြှင့်တင်ရန်ဖြစ်သည်။

JSM သည် လုပ်ငန်းအတွေ့အကြုံ ဆယ်နှစ်နီးပါးရှိသော ထိပ်တန်း ball screw ထုတ်လုပ်သူဖြစ်သည်။ ကျေးဇူးပြုကြှနျုပျတို့ကိုဆကျသှယျရနျသင်ပိုမိုလေ့လာလိုပါက။
